Produktöversikt

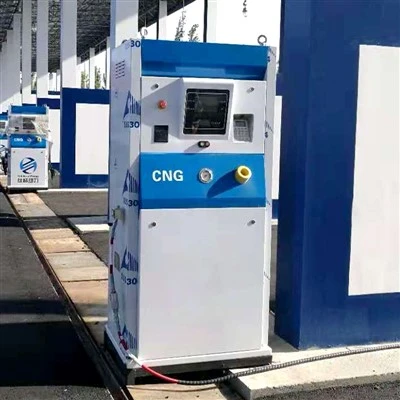

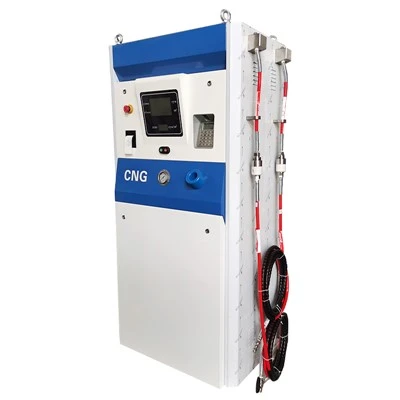

CNG Filling Post är en högtrycksbränsleenhet utformad för att exakt dispensera komprimerad naturgas (CNG) i fordon eller lagringscylindrar. Den integrerar precisionsflödesmätning, automatisk tryckkontroll, säkerhetsskydd och elektronisk datahantering för CNG-tankstationer, flottdepåer och industriella gasdistributionsapplikationer.
Tekniska specifikationer
|
Punkt |
Parameter |
|
|
1 |
Tillämpligt medium |
Komprimerad naturgas (CNG) |
|
2 |
Noggrannhetsmätning |
±1.0% |
|
3 |
Flödesintervall |
(1-70)kg/min(1-80)Nm3/min |
|
4 |
Nominellt arbetstryck |
20 MPa |
|
5 |
Max.arbetstryck |
25 MPa |
|
6 |
Tryckhållfasthet |
37,5 MPa |
|
7 |
Omgivningstemperatur |
-40 grader -+50 grader |
|
8 |
Explosivt-betyg |
IECEX/ATEX/CE |
|
9 |
Strömförsörjning |
220V±15% 50Hz±1Hz |
|
10 |
Måttenhet |
Kg/Nm3 |
|
11 |
Minsta skalavläsning |
0.01 |
|
12 |
Enstaka räknare |
0~9999.99 |
|
13 |
Totalisera räckvidden |
0~99999999.99 |
|
14 |
Märkeffekt |
Enkel-slang:100W,dubbel-slang:200W |
Systemkonfiguration
Inloppsrörsystem– Ansluter påfyllningsstolpen till CNG-lagringskaskaden eller kompressorn samtidigt som den bibehåller stabil hög- gastillförsel.
Gasfiltreringsenhet– Tar bort fasta partiklar och föroreningar för att skydda nedströms doseringskomponenter.
Tryckregleringsmodul– Balanserar tryckskillnaden för att säkerställa stabil och kontrollerad gasöverföring.
Massflödesmätare– Mäter CNG-massflöde med hög noggrannhet samtidigt som den kompenserar för tryck- och temperaturvariationer.
Temperatur- och tryckgivare– Övervaka kontinuerligt driftsförhållandena för noggrann mätning och säkerhetskontroll.
Elektroniskt styrsystem– Bearbetar driftdata, styr bränslepåfyllningssekvenser och hanterar automatiska avstängningsfunktioner.
Human-Machine Interface (HMI)– Visar tankningsinformation, driftstatus, larm och systeminställningar.
Bränsleslang & NGV-munstycke– Levererar CNG på ett säkert sätt till fordonscylindrar genom ett säkert gränssnitt för snabb-anslutning.
Säkerhetsskyddssystem– Inkluderar nödavstängning, övertrycksskydd, läckagedetektering och anti-backflow-funktioner.
Kommunikations- och datamodul– Lagrar tankningsregister och stöder integration med stationshantering eller betalningssystem.
Tekniska fördelar
Massflödesmätning med hög-noggrannhet säkerställer tillförlitlig fakturering med mätnoggrannhet på upp till ±1,0 %.
Arbetstryck upp till 25 MPa möjliggör kompatibilitet med de flesta vanliga CNG-bränslesystem och lagringskaskader.
Automatisk tryckbalansering ger stabil bränslepåfyllning samtidigt som fyllnadsfluktuationerna minskar.
Integrerat säkerhetsskydd stoppar automatiskt bränslepåfyllning under övertryck, läckage eller onormala driftsförhållanden.
Datainsamling i realtid- registrerar information om tryck, temperatur, flöde och transaktioner för enklare hantering.
Explosionssäker- elektrisk design förbättrar driftsäkerheten i farliga gasmiljöer.
Typiska applikationer
Offentliga CNG-bränslestationer
Ger snabb och exakt CNG-dispensering för passagerar- och kommersiella fordon.
Buss- och lastbilsdepåer
Stöder kontinuerlig bränslepåfyllning för stora naturgasfordonsflottor.
Distributionscentra för industrigas
Fyller-högtrycks CNG-cylindrar för industriell gastransport.
Kommunala nyttoflottor
Levererar CNG för sanitetsbilar, servicefordon och kollektivtrafik.
Logistik & fraktföretag
Förbättrar bränsleeffektiviteten för långa-naturgaslastbilar.
Energiinfrastrukturprojekt
Lämplig för nybyggda eller uppgraderade CNG-tankningsanläggningar.
Ingenjörs- och anpassningsalternativ
|
Punkt |
Tillgängliga alternativ |
|
Fyllningskonfiguration |
Enkel-slang eller dubbel-slang |
|
Flödeskapacitet |
Skräddarsydd efter projektets krav |
|
Mätenhet |
Kg, Nm³ |
|
Arbetstryck |
20 MPa standard, anpassad inom tillämpligt tryckområde |
|
Flödesmätare |
Coriolis massflödesmätare eller motsvarande hög-precisionsmätare |
|
Munstycke Standard |
NGV1, NGV2 eller kundspecificerad-standard |
|
Slanglängd |
Anpassade längder tillgängliga |
|
Displaygränssnitt |
LCD eller pekskärm |
|
Styrsystem |
PLC-baserad automatisk styrning |
|
PLC varumärke |
Siemens, Schneider, Mitsubishi, Delta eller specificerat märke |
|
Kommunikationsprotokoll |
Modbus, Ethernet, RS485, TCP/IP |
|
Betalningssystem |
IC-kort, RFID, POS, stationshanteringsintegration |
|
Datahantering |
Lokal lagring eller fjärrövervakning |
|
Kapslingsmaterial |
Kolstål eller rostfritt stål |
|
Ytfinish |
Pulverlackering med anpassade RAL-färger |
|
Driftsspråk |
engelska, spanska, ryska, arabiska, franska, etc. |
|
Strömförsörjning |
220V / 50Hz eller anpassad spänning och frekvens |
Kvalitetskontroll
Inkommande råvarukontroll
Komponentens dimensionsinspektion
Inspektion av tryckkärlssvetsning
Lufttäthetstest av rörledningen
Hydrostatiskt tryckhållfasthetstest
Test för upptäckt av högt-läckage
Kalibrering av flödesmätare
Kalibrering av trycksensor
Elektrisk isolering och jordningstest
Explosionssäker-elektrisk inspektion
PLC funktionsverifiering
Automatisk avstängning funktionstest
Nödstoppsvarstest
Kontinuerligt test av bränsleprestanda
Fabriksgodkännandetest (FAT) före leverans
Efterlevnad och industristandarder
ATEX-direktivet 2014/34/EU
Certifiering för utrustning som arbetar i explosiv atmosfär på europeiska marknader.
01
IECEx-certifiering
Internationell certifiering som verifierar explosionsskyddad-elektrisk utrustning.
02
CE-märkning
Visar överensstämmelse med tillämpliga europeiska säkerhets-, hälso- och miljökrav.
03
OIML R139
Internationell rekommendation som omfattar mätsystem för komprimerat gasformigt bränsle för kommersiella transaktioner.
04
ISO 9001:2015
Kvalitetsledningssystem som säkerställer konsekventa tillverknings- och inspektionsprocesser.
05
FAQ
F: Ger du installationsvägledning?
A: Ja. Vi tillhandahåller installationsritningar, rörscheman, kopplingsdokument, idrifttagningsvägledning och teknisk fjärrsupport. Service på-plats kan också ordnas vid behov.
F: Vilket underhåll krävs under drift?
S: Rutinunderhåll inkluderar huvudsakligen filterbyte, slanginspektion, läckagekontroll, sensorkalibrering och periodisk verifiering av säkerhetsskyddsfunktioner.
F: Vad är din minsta beställningskvantitet (MOQ)?
S: Standard MOQ är en enhet, vilket gör utrustningen lämplig för både pilotprojekt och storskaliga stationskonstruktioner.
F: Vilka är dina betalningsvillkor?
S: Standardbetalningsvillkor är 30% T/T som insättning och 70% balans före leverans. Andra villkor kan förhandlas fram för långsiktigt-samarbete.
F: Vilken garanti ger du?
S: Garantin gäller i 18 månader från driftsättning på slutanvändarens webbplats eller 21 månader från köparens mottagningsdatum, beroende på vilket som inträffar först.
